Fungsi Gerbang Logika

      Penggunaan rangkaian logika berkaitan erat dengan gerbang-gerbang logika yang digunakan sesuai kebutuhan. Rangkaian digital identik dengan sistem yang mempresentasikan sinyal sebagai nilai diskrit.

a. Fungsi Gerbang AND (AND Gate)

    Prinsip kerjanya adalah sebuah gerbang AND akan menghasilkan keluaran (output) logika 1 jika semua masukan (input) bernilai logika 1, dan akan menghasilkan keluaran (output) logika 0 jika salah satu dari masukan (input) bernilai logika 0.


Tabel kebenaran dan simbol gerbang AND


b. Fungsi Gerbang OR (OR Gate)

    Prinsip kerja gerbang OR adalah sebuah gerbang OR akan menghasilkan keluaran (output) 1 jika salah satu dari masukan (input) bernilai logika 1 dan jika ingin menghasilkan keluaran (output) logika 0, maka semua masukan (input) harus bernilai logika 0.


Tabel kebenaran dan simbol gerbang OR


C. Fungsi Gerbang NOT (NOT Gate)

    Gerbang NOT diterjemahkan sebagai gerbang yang berfungsi untuk membalikkan kondisi input. Jika input dalam kondisi 1, maka output akan memiliki kondisi 0 dan hal ini berlaku sebaliknya.

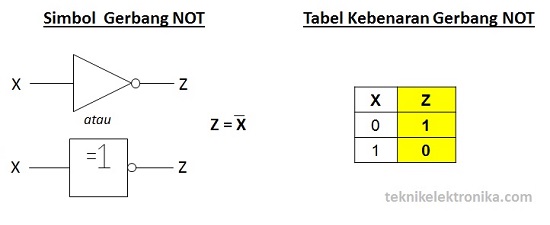

Tabel kebenaran dan simbol gerbang NOT
